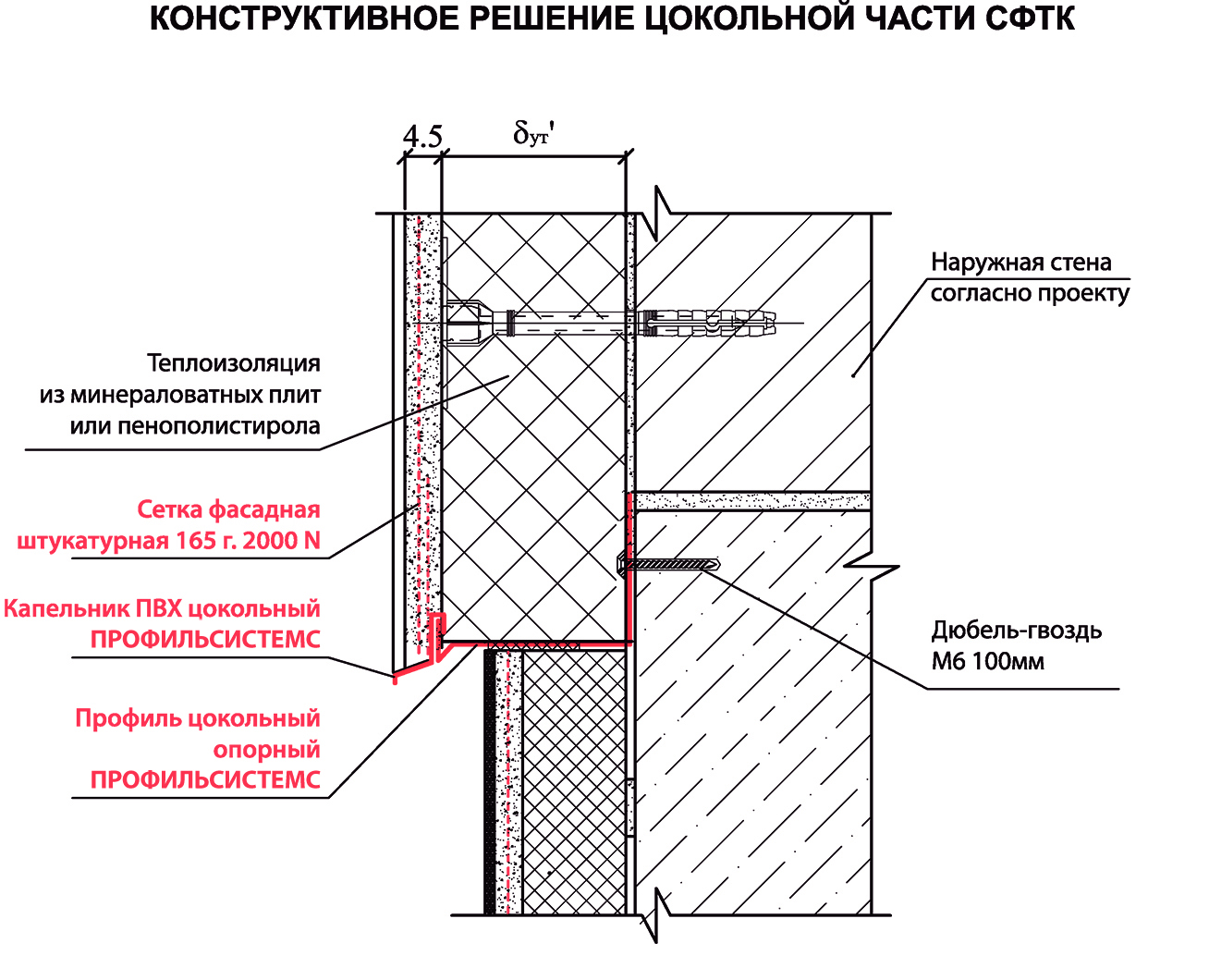

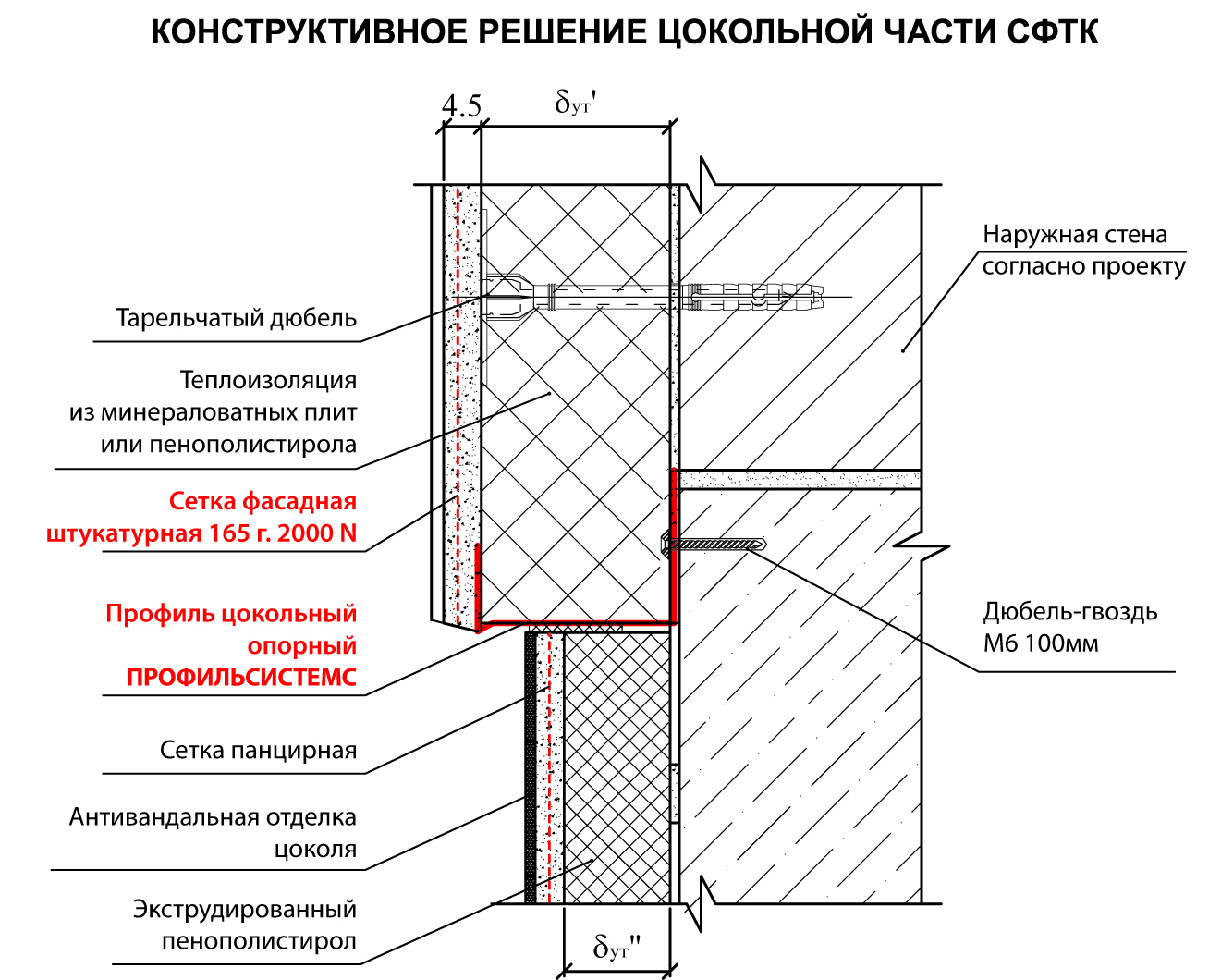

Конструктивное решение цокольной части СФТК 1.2 Мб
Монтажные узлы
Профильный элемент (профиль) — согласно ГОСТ Р 58891—2020:
Конструктивный элемент (изделие) заводского изготовления, выполненный из ПВХ сердечника и щелочестойкой стеклосетки, закрепленной по его длинной стороне (сторонам) с использованием фиксирующего соединения, входящий в состав СФТК. В зависимости от назначения и классификации может быть выполнен (полностью или частично) без щелочестойкой стеклосетки.
Профиль цокольный
1.2 Мб

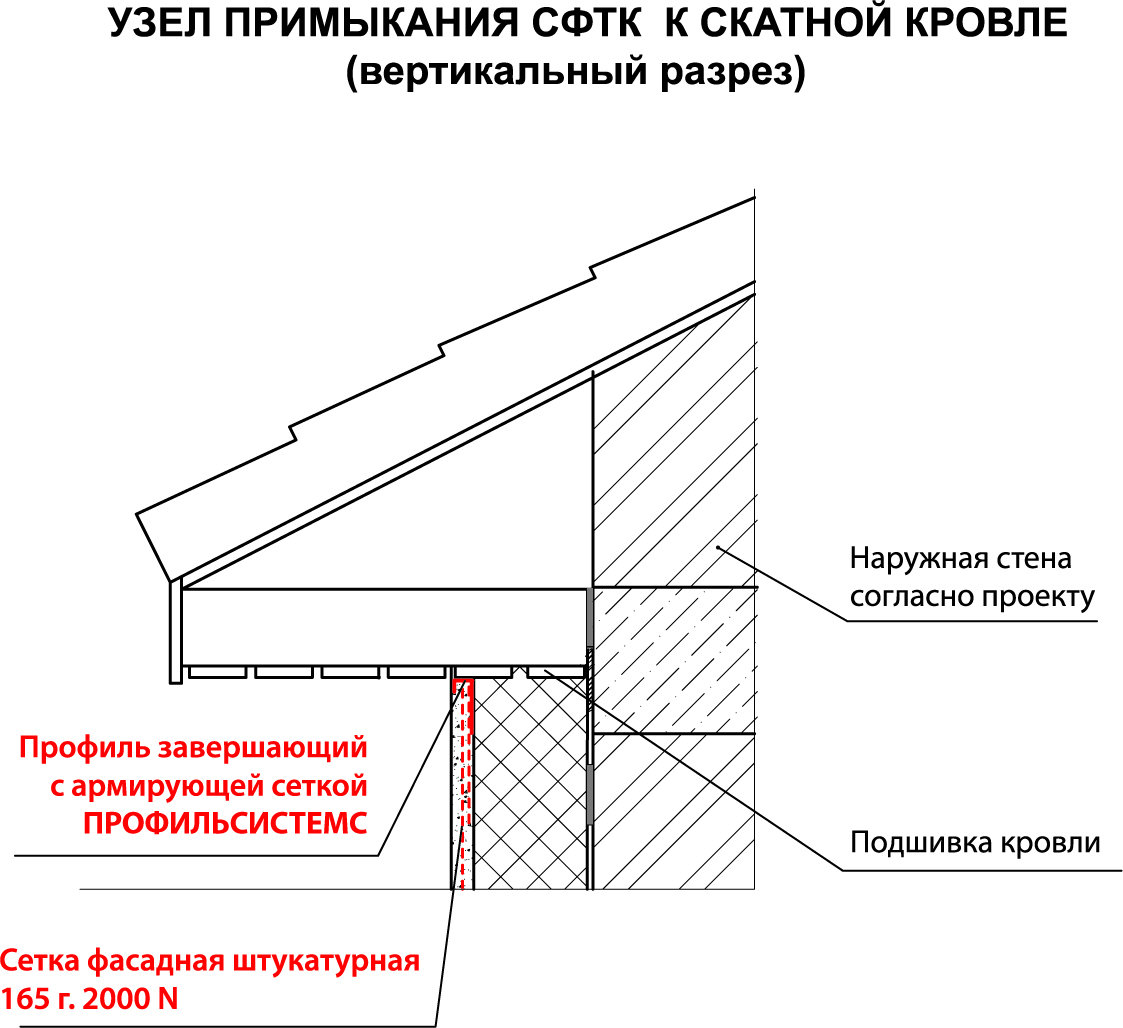

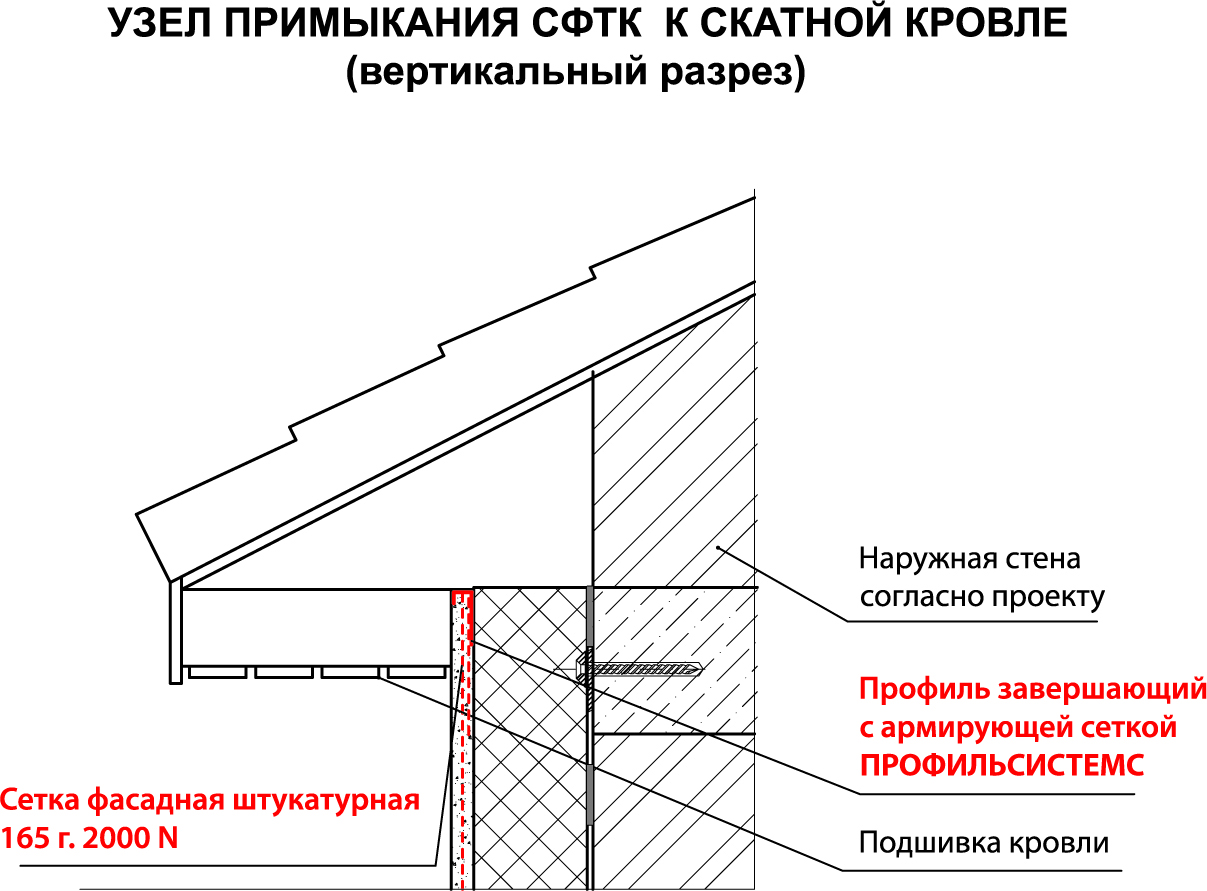

Узел примыкания СФТК к скатной кровле (вертикальный разрез) 1 Мб
1 Мб

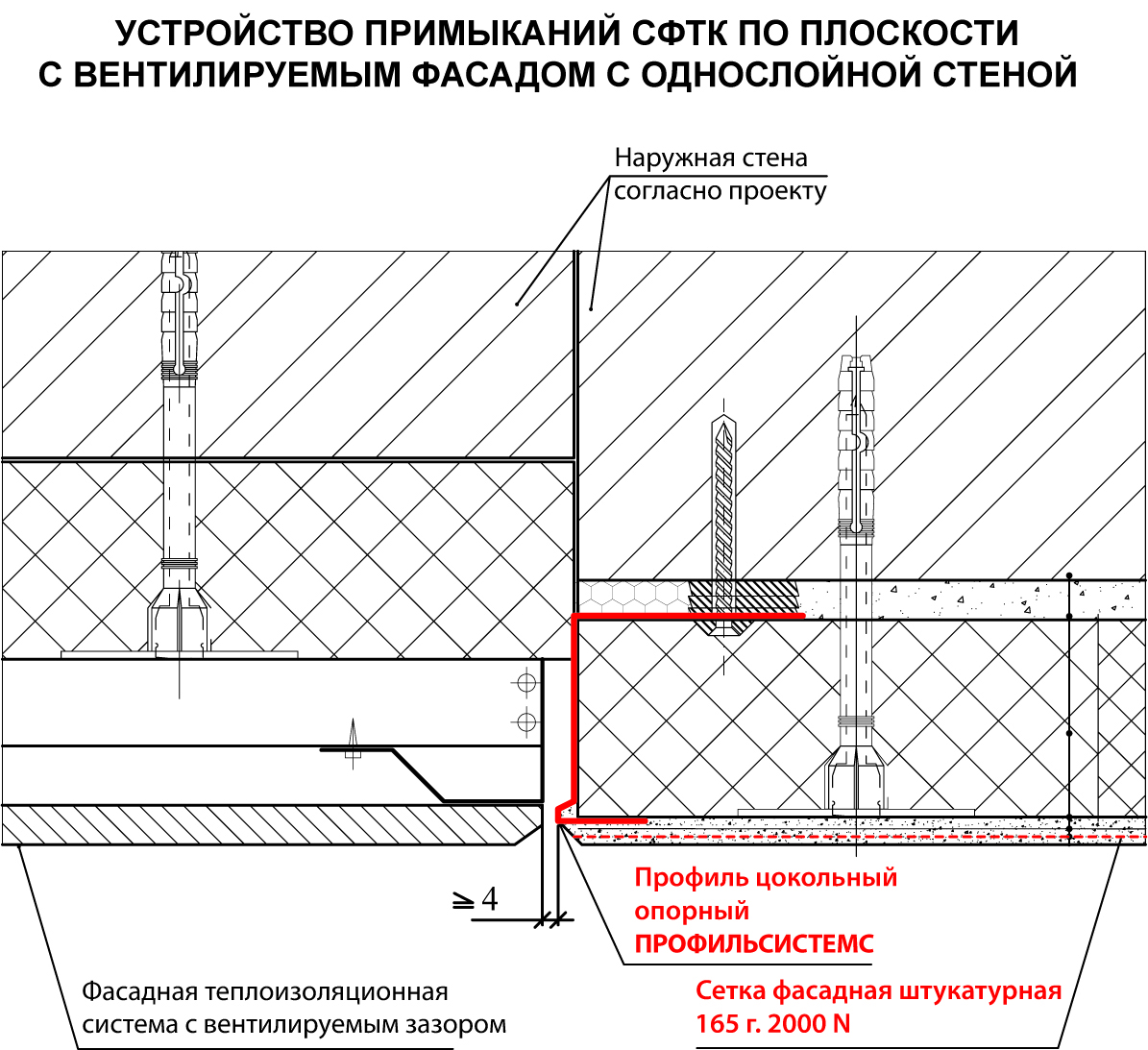

Устройство примыканий СФТК по плоскости с вентилируемым фасадом с однослойной стеной 1.1 Мб
1.1 Мб
Профиль завершающий/маячковый

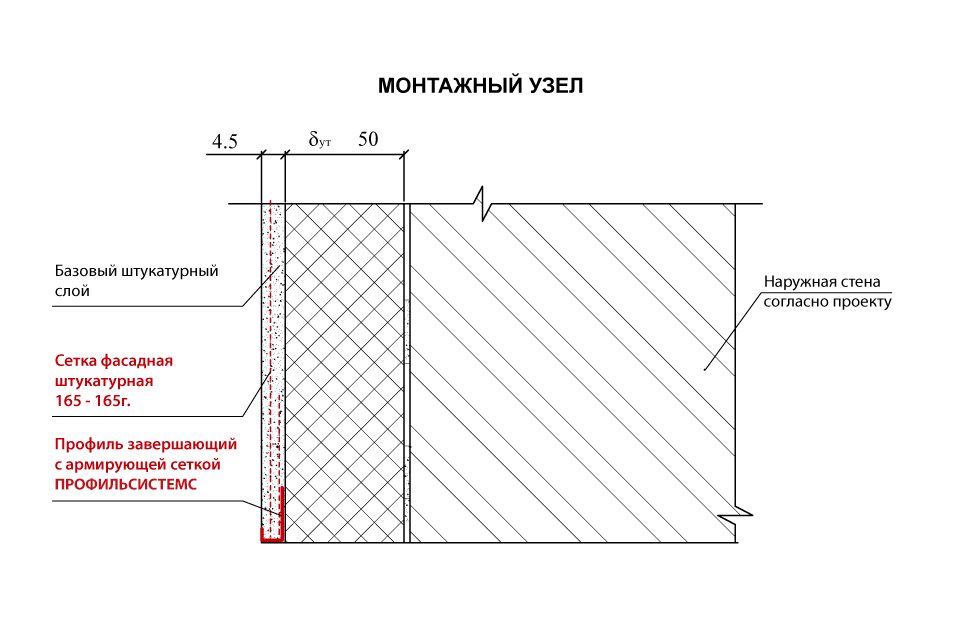

Узел профиль завершающий 152.9 Кб
152.9 Кб

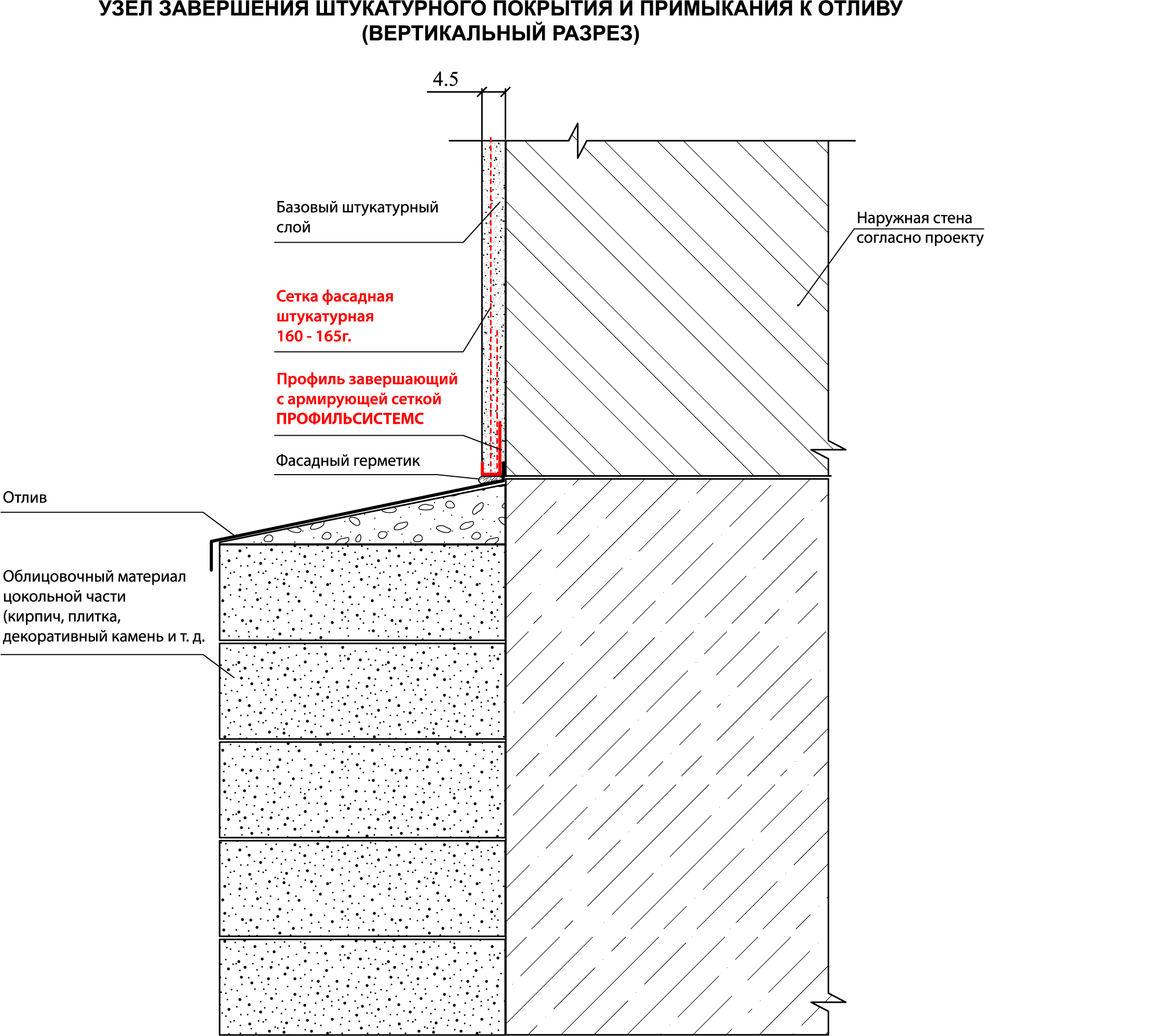

Узел завершения штукатурного покрытия и примыкания к отливу (вертикальный разрез) 1.8 Мб
1.8 Мб
Узел примыкания СФТК к скатной кровле (вертикальный разрез) 1 Мб
1 Мб
Узел примыкания СФТК к скатной кровле (вертикальный разрез) 1 Мб
1 Мб
Профиль угловой с армирующей сеткой

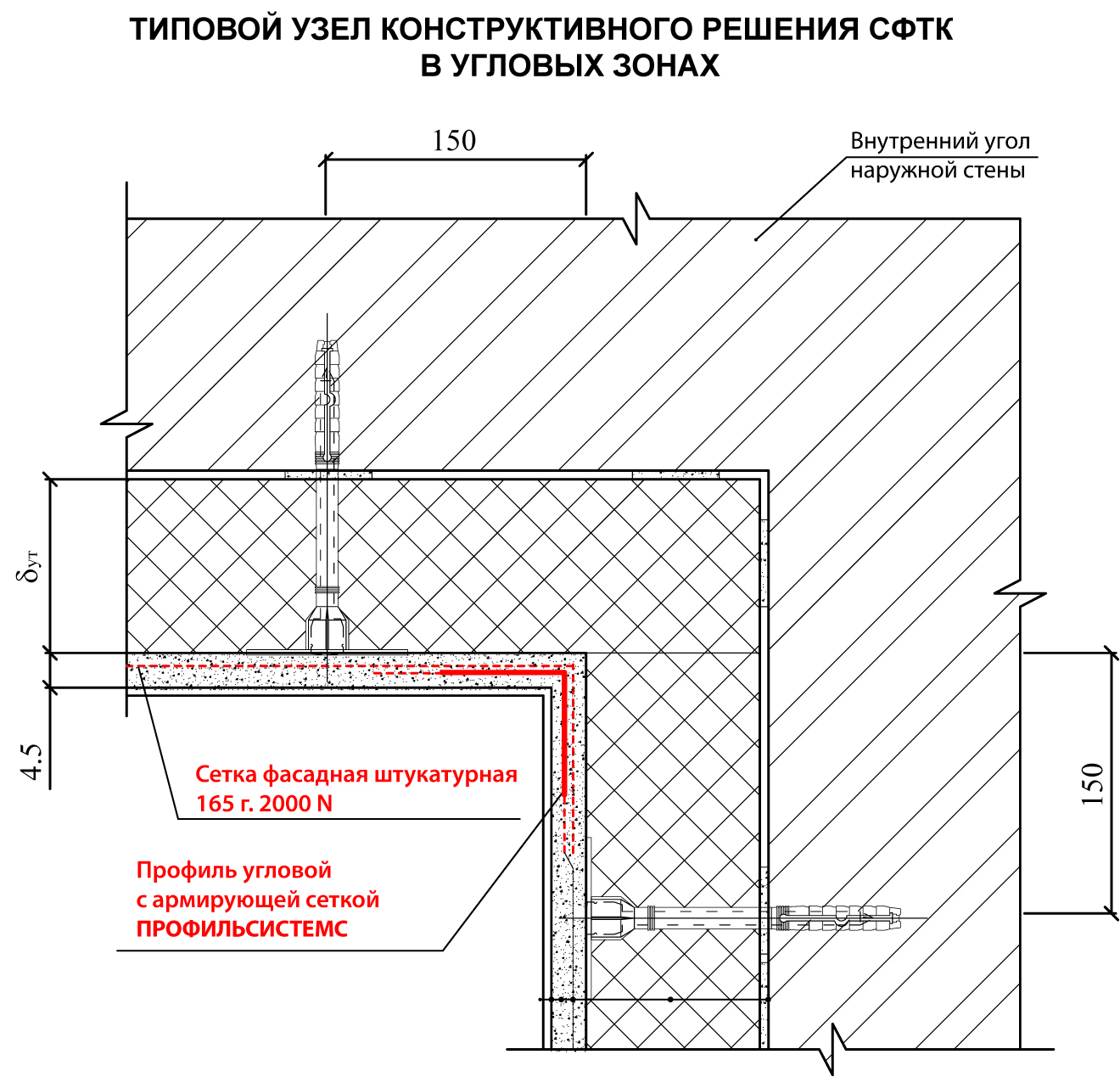

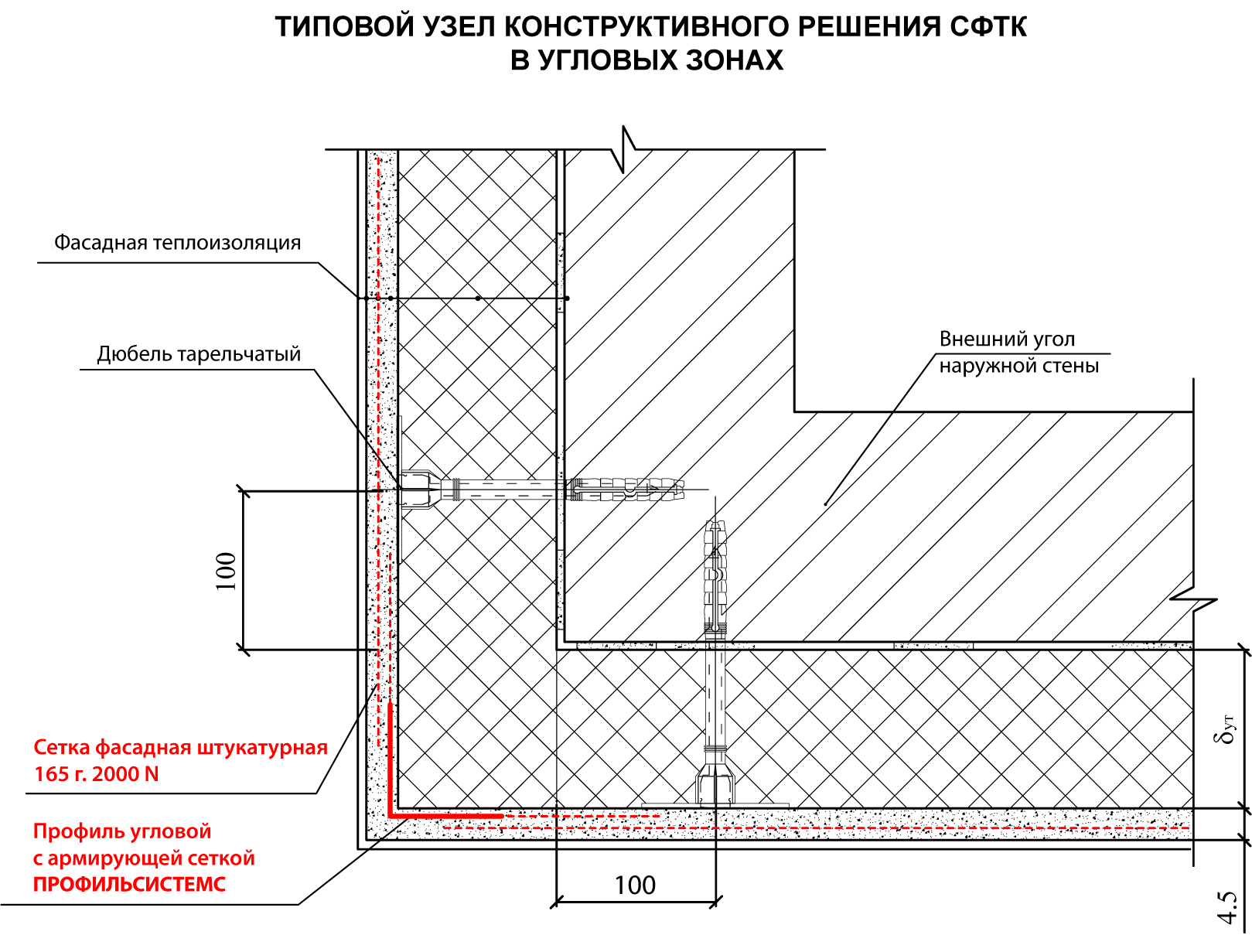

Типовой узел конструктивного решения СФТК в угловых зонах 1.4 Мб
1.4 Мб
Типовой узел конструктивного решения СФТК в угловых зонах 1.3 Мб
1.3 Мб
Профиль оконный примыкающий

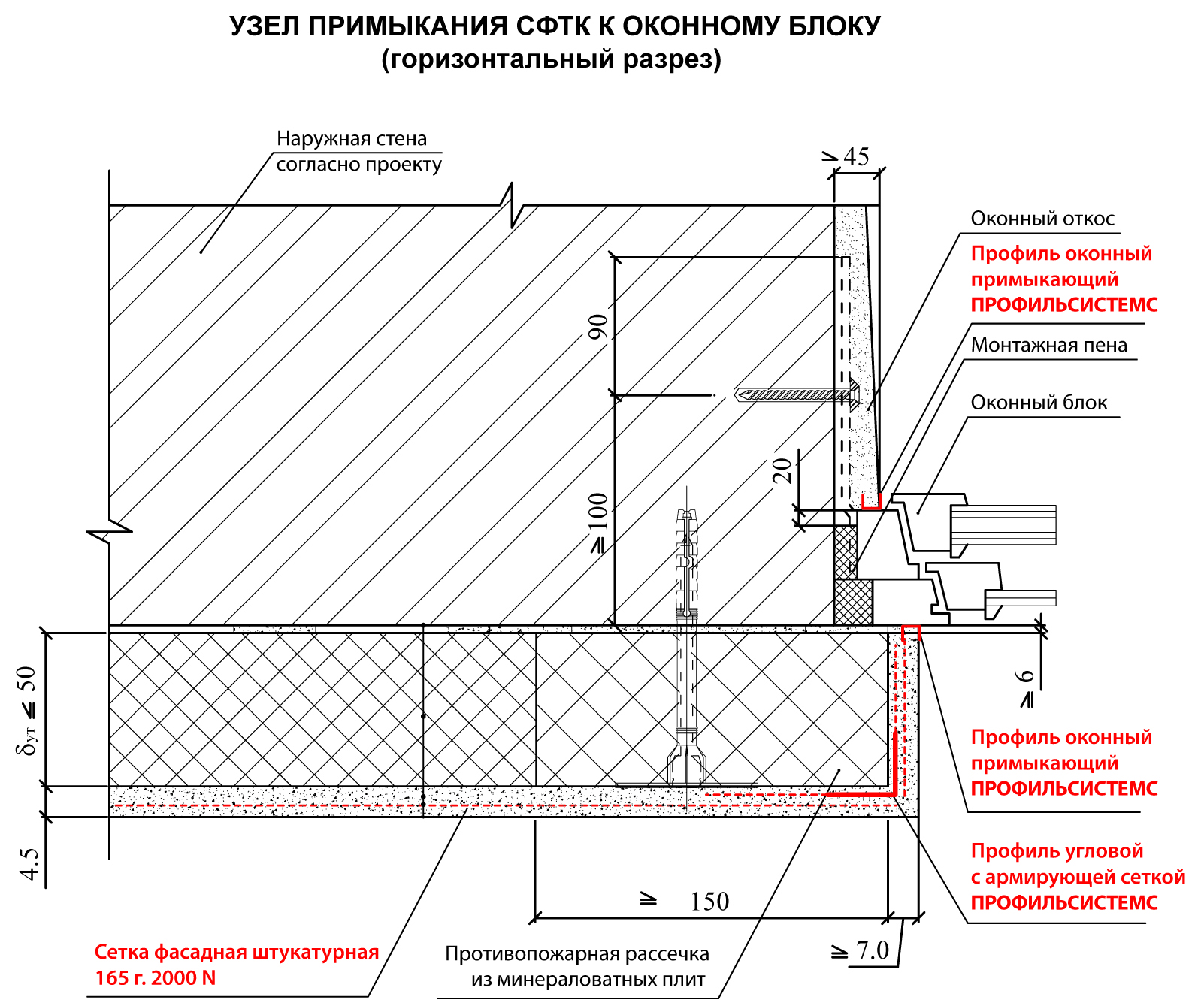

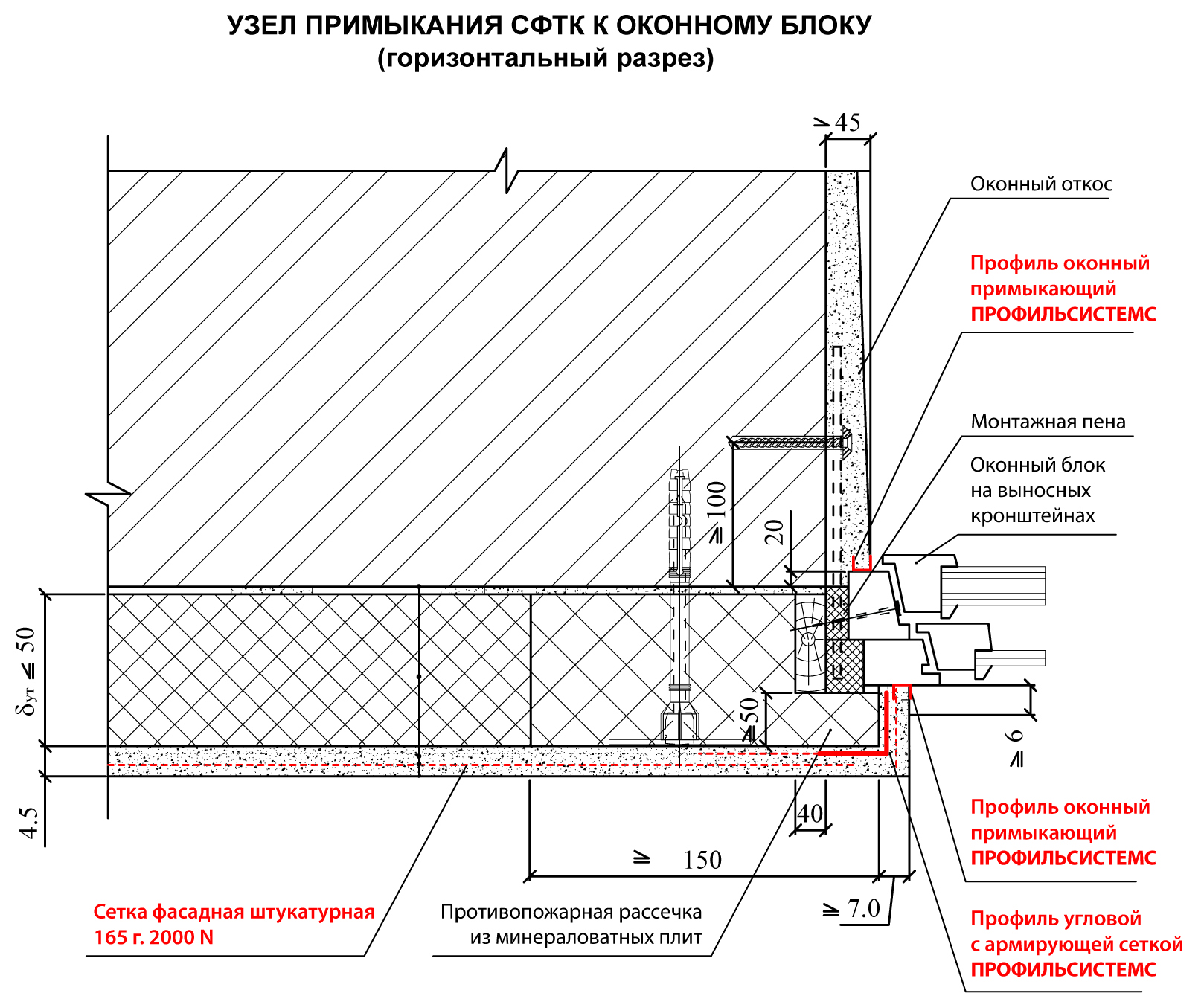

Узел примыкания СФТК к оконному блоку (горизонтальный разрез) 1.5 Мб
1.5 Мб
Узел примыкания СФТК к оконному блоку (горизонтальный разрез) 1.5 Мб
1.5 Мб

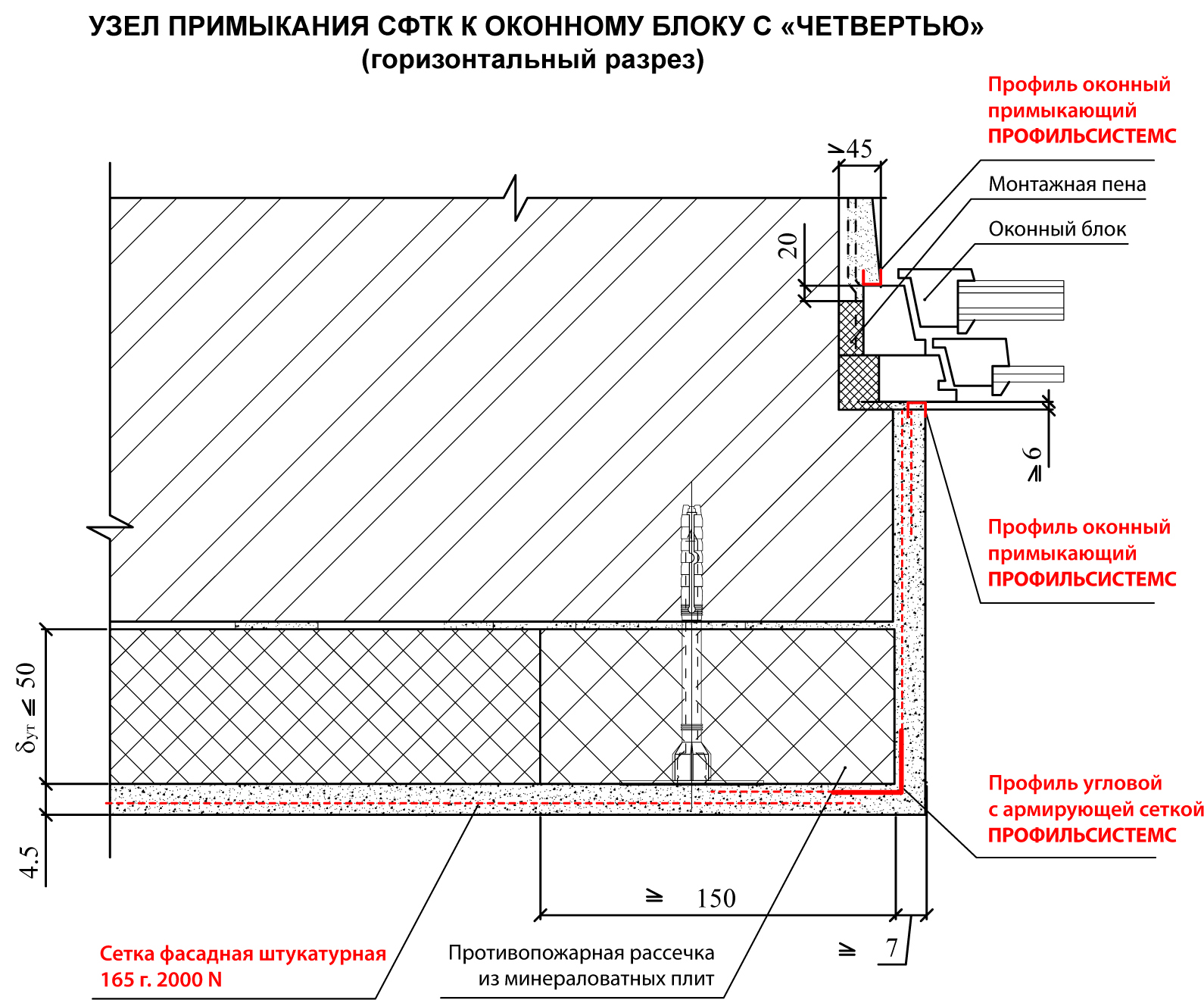

Узел примыкания СФТК к оконному блоку с "Четвертью" (горизонтальный разрез) 1.5 Мб
1.5 Мб

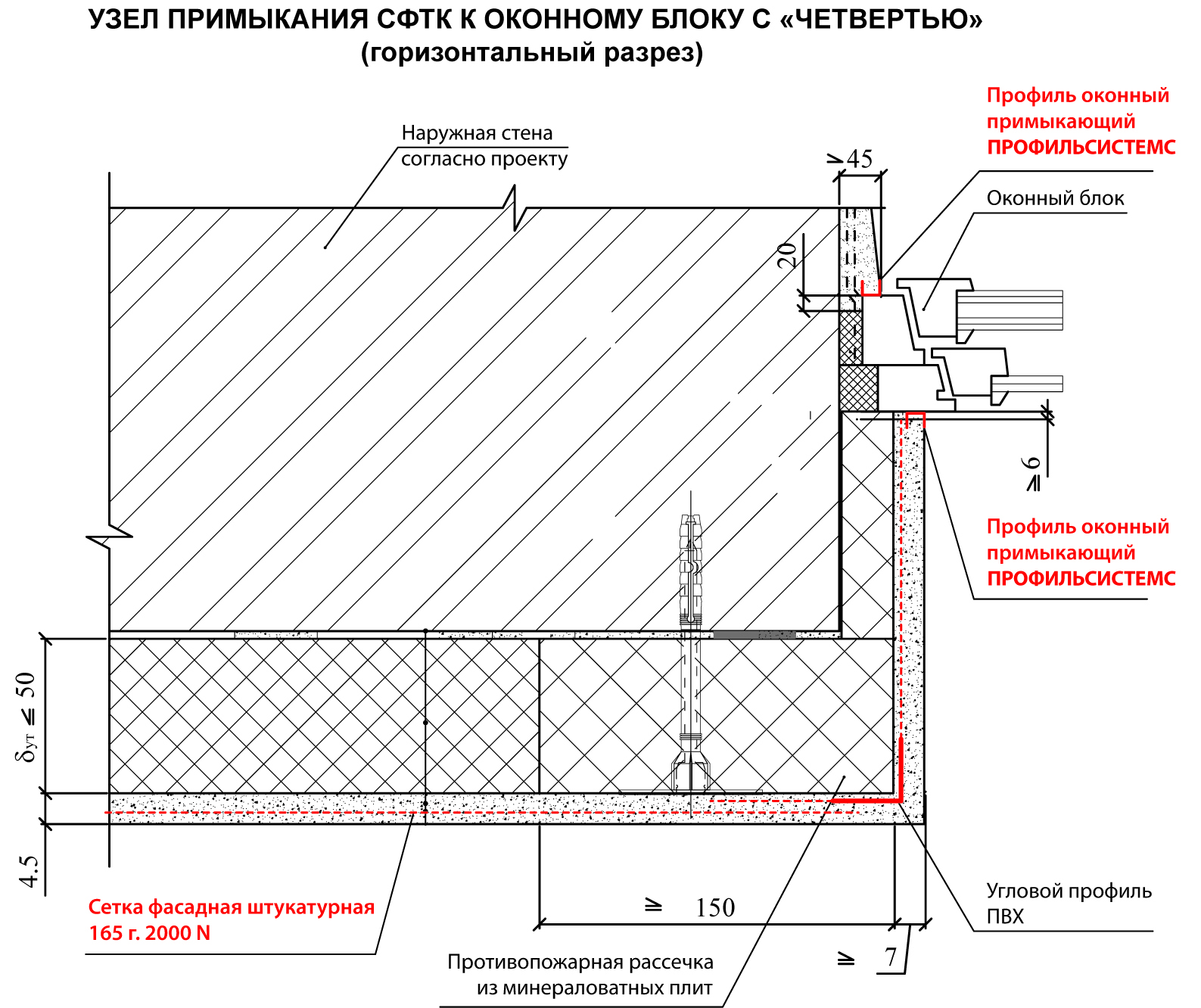

Узел примыкания СФТК к оконному блоку с "Четвертью" (горизонтальный разрез) 1.4 Мб
1.4 Мб

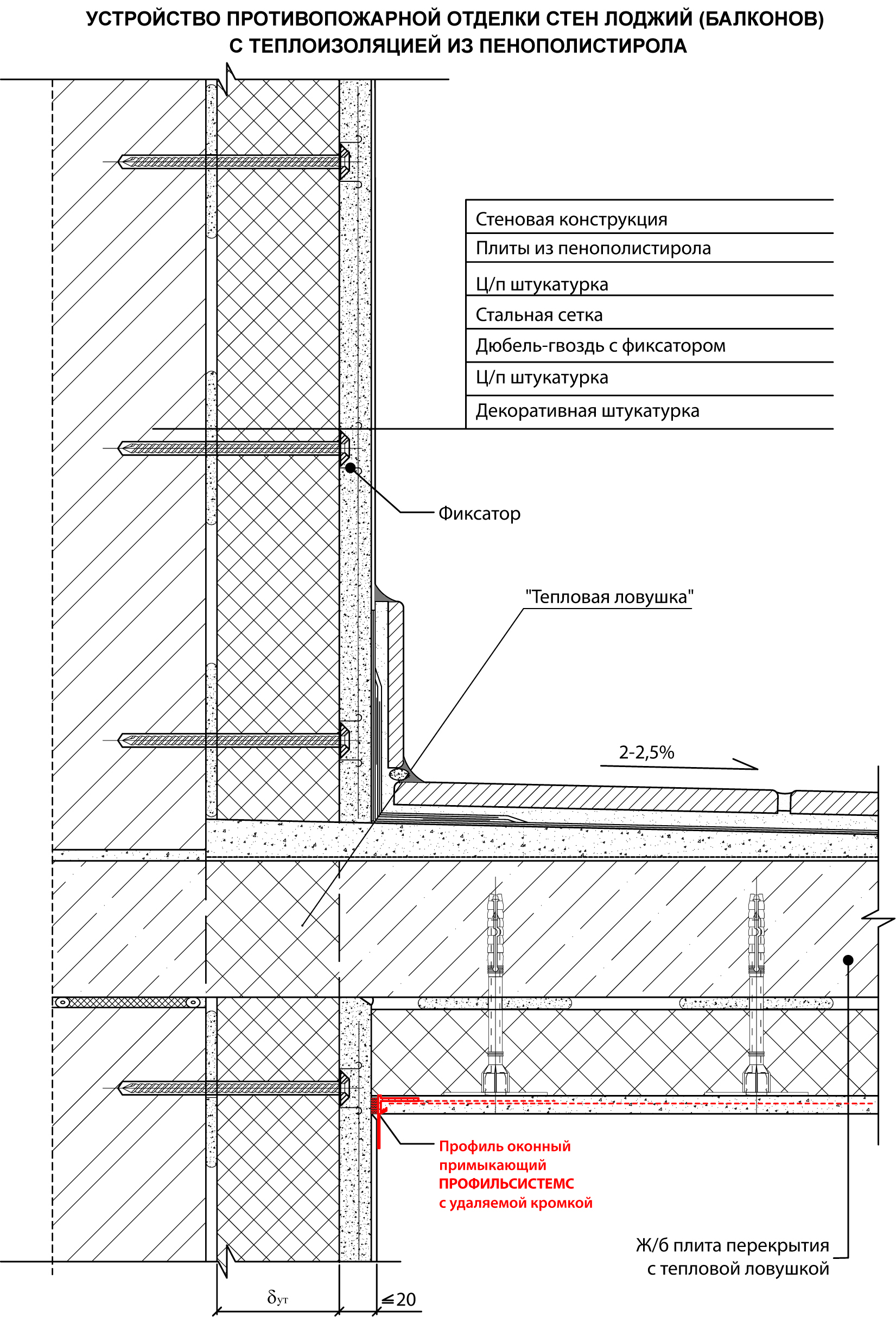

Устройство противопожарной отделки стен лоджий (балконов) с теплоизоляцией из пенополистирола 1.8 Мб
1.8 Мб
Профиль-капельник цокольный. Профиль ПВХ завершающий

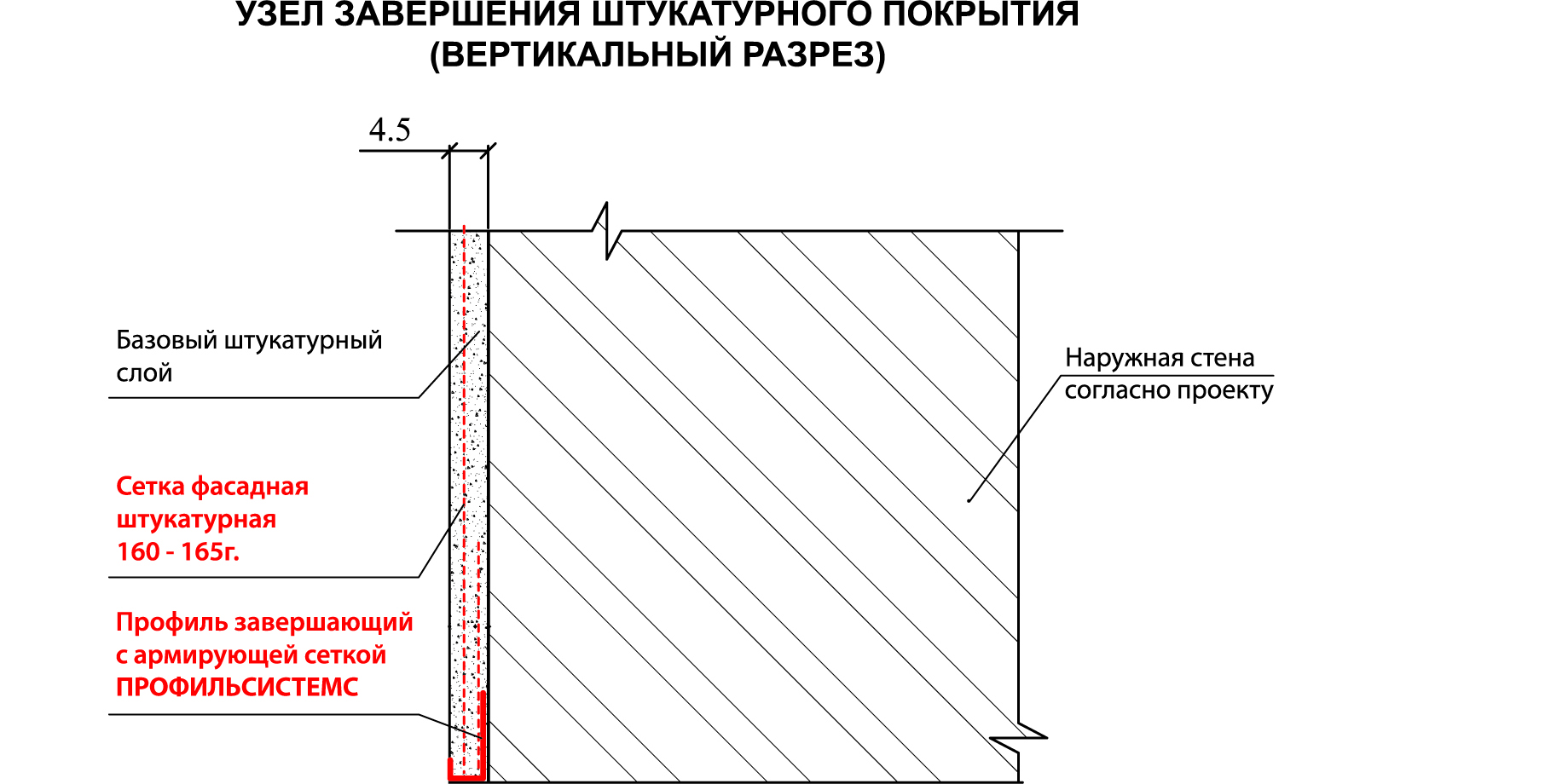

Узел завершения штукатурного покрытия (вертикальный разрез) 1.1 Мб
1.1 Мб
Конструктивное решение цокольной части СФТК 1.5 Мб
1.5 Мб
Профиль примыкающий подоконный

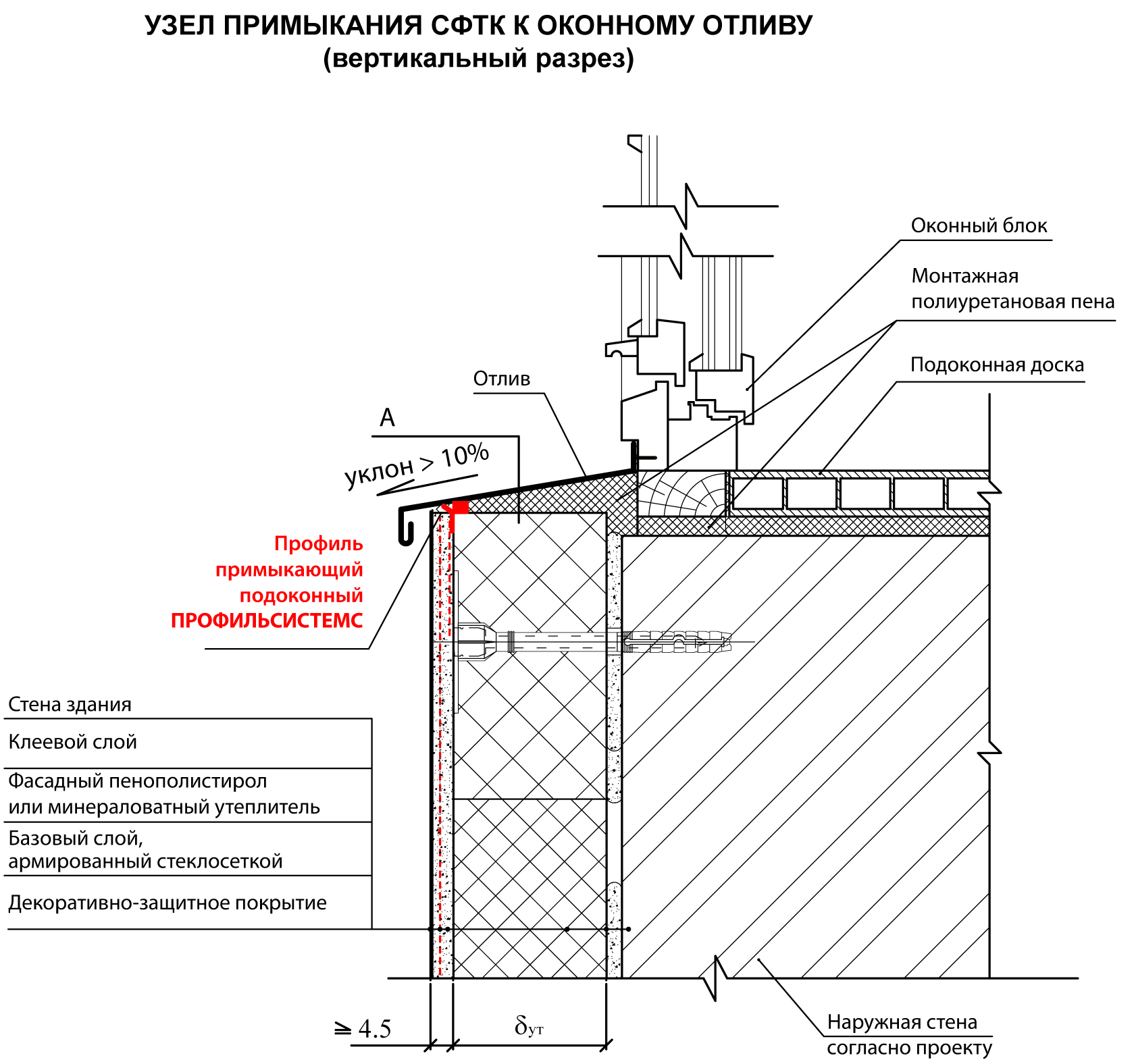

Узел примыкания СФТК к оконному отливу (вертикальный разрез) 1.4 Мб
1.4 Мб
Профиль-капельник универсальный

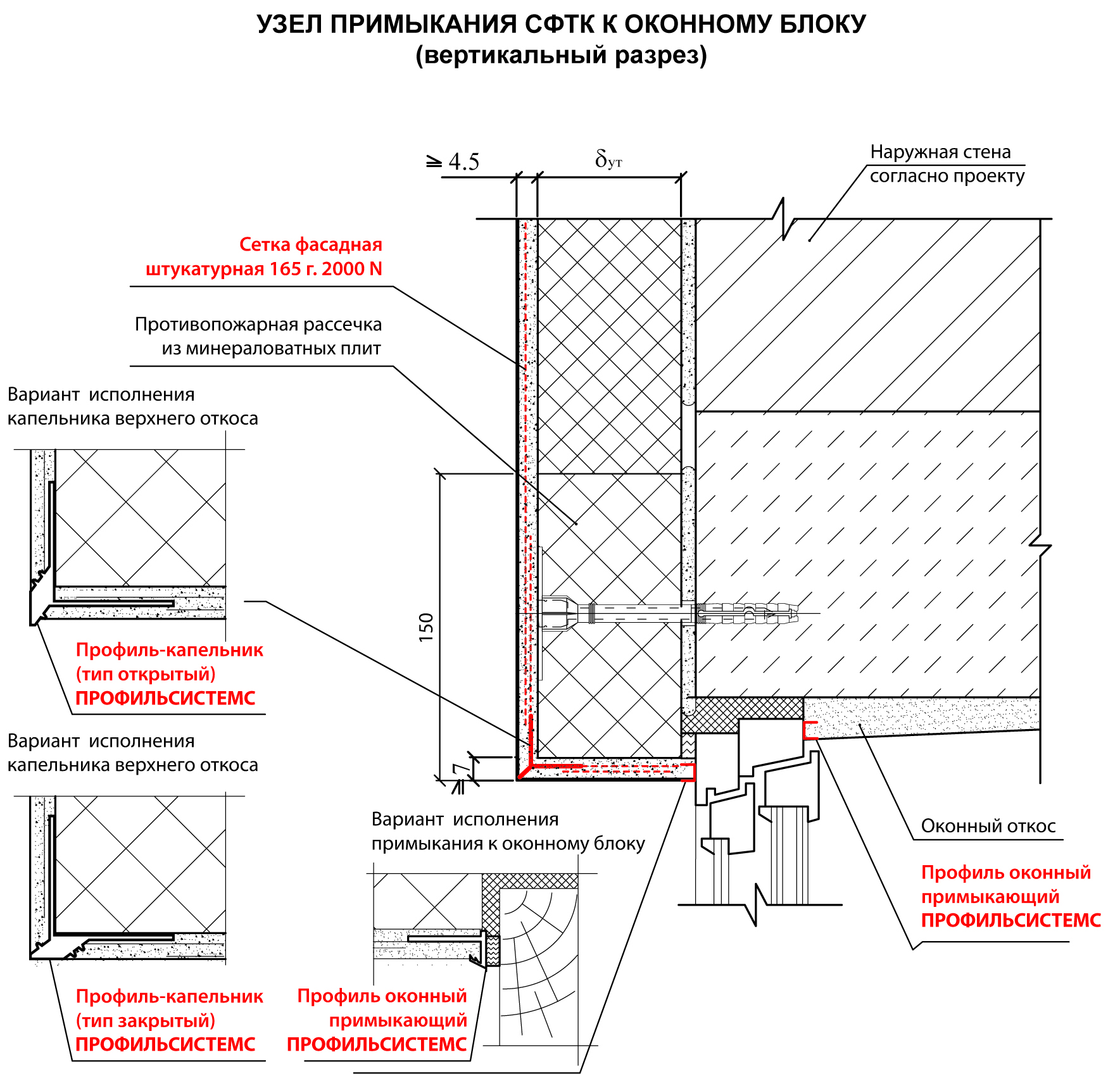

Узел примыкания СФТК к оконному блоку (вертикальный разрез) 1.7 Мб
1.7 Мб
Профиль деформационный

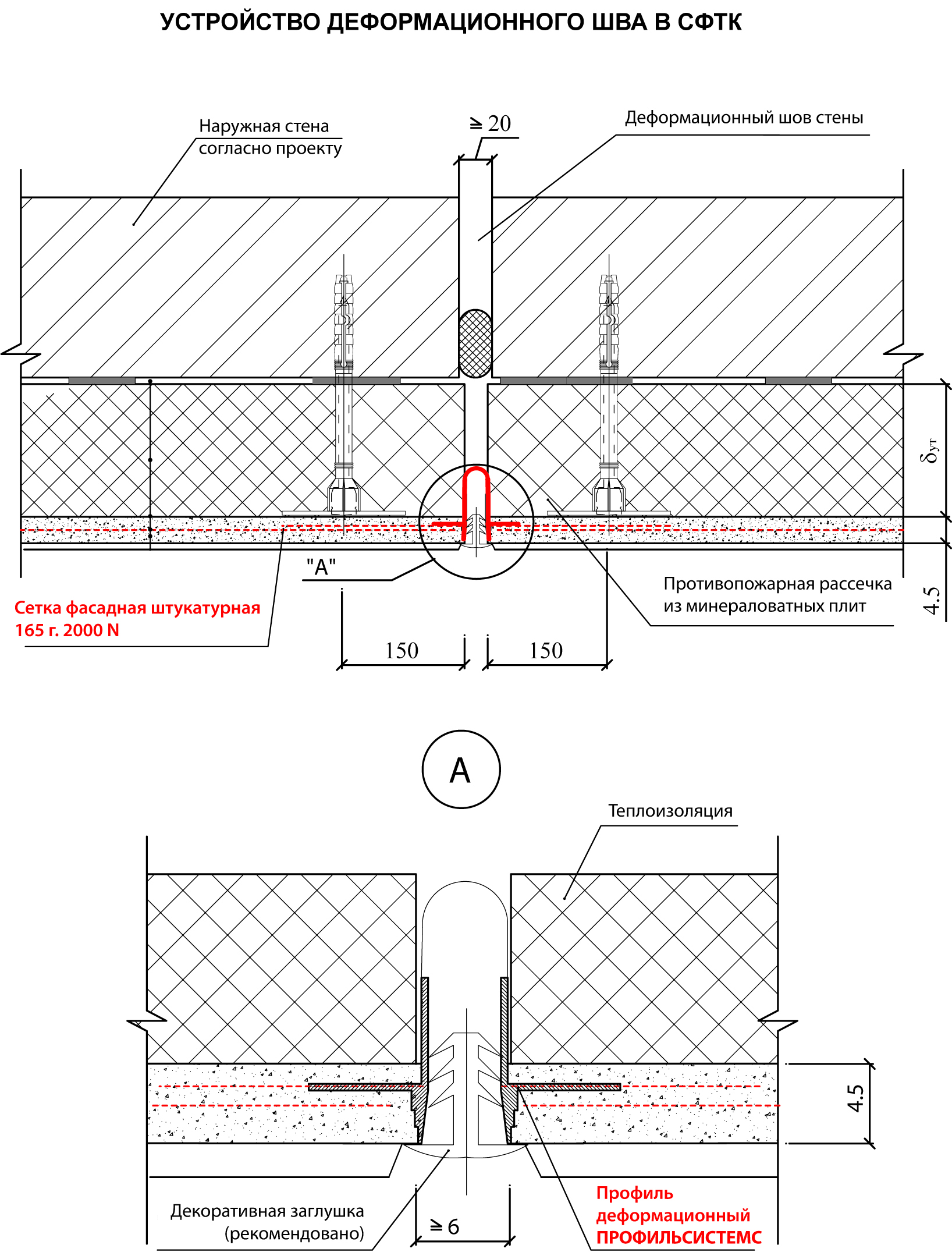

Устройство деформационного шва в СФТК 1.5 Мб
1.5 Мб
Профиль ПВХ рустовочный

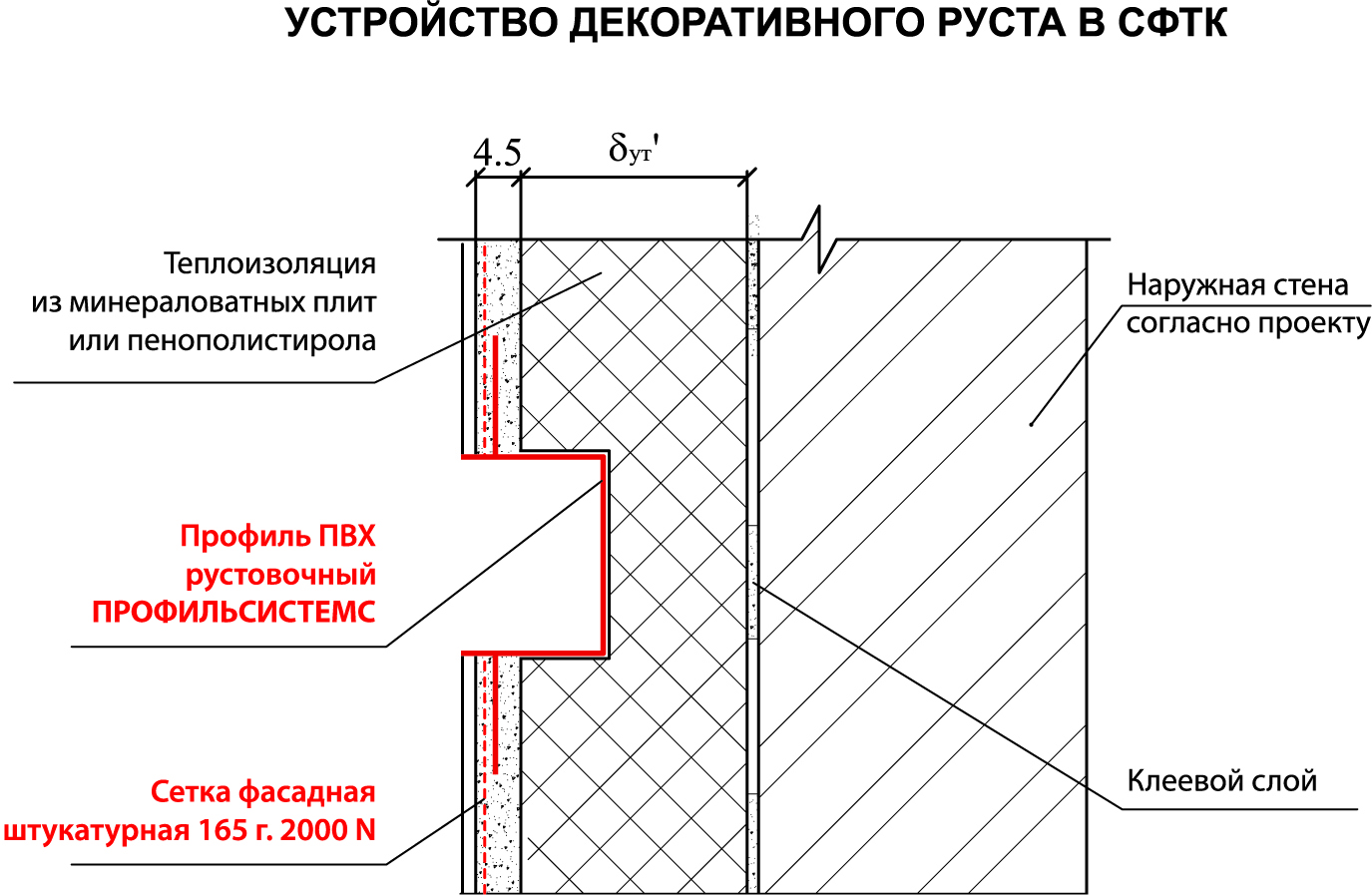

Устройство декоративного руста в СФТК 975.5 Кб
975.5 Кб
